IMB-140D 아톰보드의 전원 및 SATA 전원 연결

즐거운이
   조회 6067   추천 3

http://search.daum.net/search?nil_suggest=btn&w=tot&DA=SBCO&q=itx+%EC… (298)

QnA에 질문하신 분이 있으셔서...
여기에 그림 올려요.

저는 ATX mode로 설정했습니다. 그래야 Power Button으로 켜고 끌 수 있습니다.

기본은 AT mode로 되어 있어서, 12V 입력하면 켜지고, OS종료 후에 파워을 제거해야 꺼집니다.

2.5인치 HDD 두개 정도 설치하니 약 18~23W까지 왔다갔다 하네요. 랜이 두 개라 virtualbox에 pfSense 설치해 볼까 싶네요.

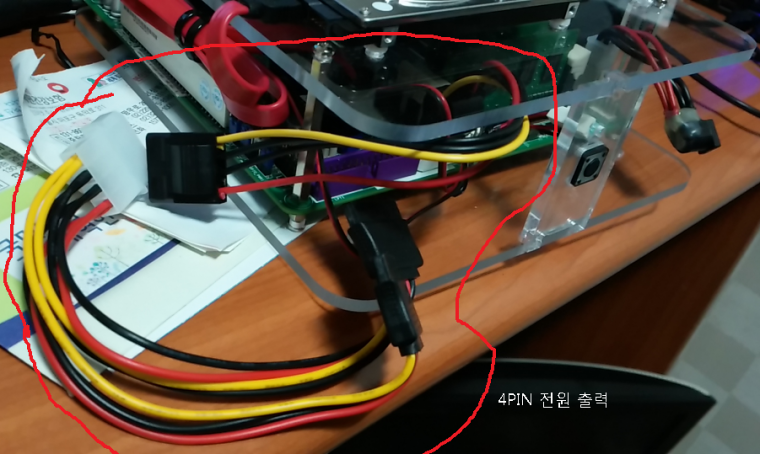

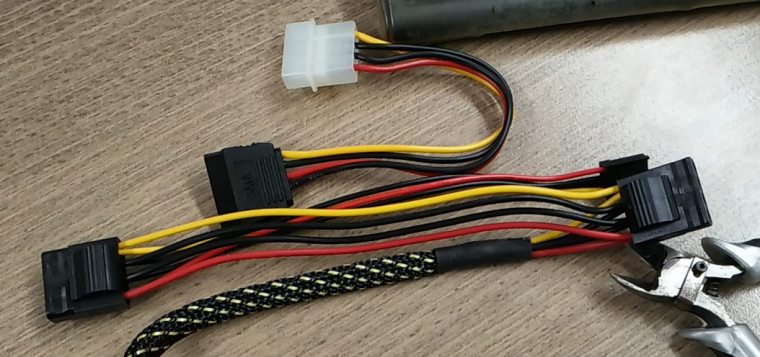

4PIN 전원 출력 케이블은 안 쓰는 선 잘라서 만들었습니다.
서드막스 2015-01
4핀전원출력.....
이것이었네요.  감사합니다.
UM시스템 2015-01
감사합니다^^

즐거운이 2015-01
판매자님 이시네요... 감사까지야^^; 좋은 제품 싸게 주셔서 제가 감사하죠^^
GodokNam 2015-01
이 보드 메모리 슬롯 2개 다 사용 가능한가요?
저는 1번 슬롯에 양면 램 1G, 4G 1개만 꽂아 봤는데도 인식이 되지 않고 비프음만 들리던데..
다행이 2번 슬롯에 4G 가 인식해서 반품은 안했습니다만..

즐거운이 2015-01
설명서에... 2번 부터 채우라고 된 것으로 봤습니다만... 메뉴얼 다시 읽어 보시길 바랍니다.

"
1. It is not allowed to install a DDR or DDR2 memory module into a
DDR3 slot; otherwise, this motherboard and SO-DIMM may be
damaged.
2. Please install the memory module from DDR3_A2 slot for the first
priority.
"
