LSI 9361-8i 관련해서 궁금한점이 있어서 혹시해서 문의드립니다.

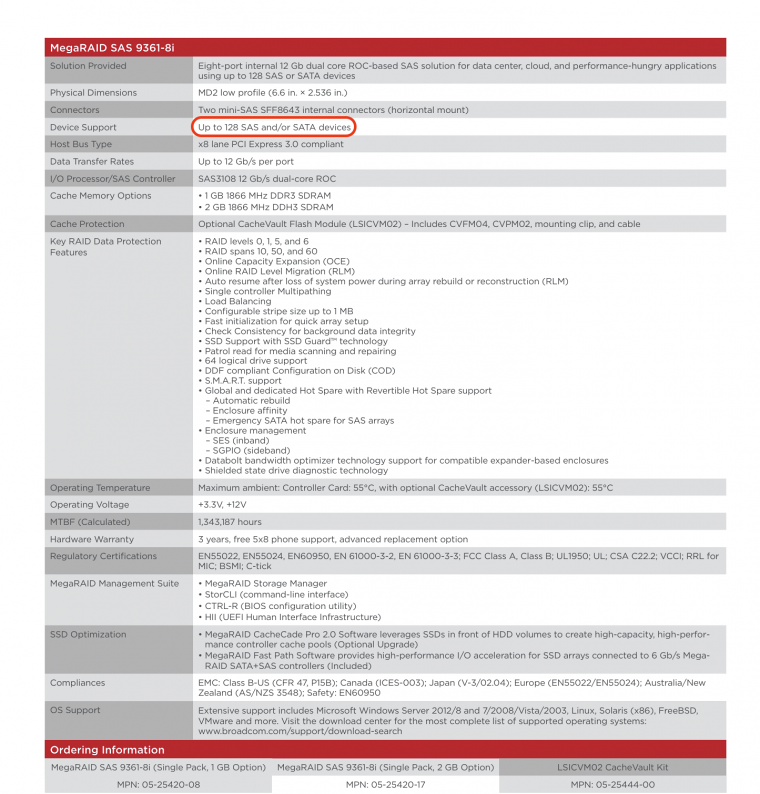

레이드카드 데이터 시트 내용으로보면 128개의 SAS 나 SATA 디바이스를 지원한다고하는데...
이 카드는 최대 8개 포트사용가능 한 카드로 알고 있어서...
어떤식으로 연결되는지가 궁금해서 문의드려봅니다.
확장 익스팬더라도 있는걸까요?
LSI 9361-8i 관련해서 궁금한점이 있어서 혹시해서 문의드립니다.
레이드카드 데이터 시트 내용으로보면 128개의 SAS 나 SATA 디바이스를 지원한다고하는데...
이 카드는 최대 8개 포트사용가능 한 카드로 알고 있어서...
어떤식으로 연결되는지가 궁금해서 문의드려봅니다.
확장 익스팬더라도 있는걸까요?
네트워크에서 스위치-스위치 연결하는 것 처럼
위 같은 카드로 구성된 여러대의 스토리지를
하나의 스토리지로도 묶어지는 겁니다.
또한 이 말은
한대의 스토리지를 여러대의 스토리지로 확장가능한데.
이걸 한대로 묶을 수도 있는거죠..
쉽게 말해 이 카드로 Enterprise Storage로 구성할 수 있다, 만들수 있다..는 뜻입니다.
SAS를 좀더 살펴보시면
SAS 논리적 주소 공간, SAS 프로토콜은 최대 16,384개의 디바이스를 주소 지정할 수 있는 이론상 구조입니다.
레이드 카드 모델중에 i(internal): 내장 포트(커넥터)를 의미, 서버 내부 스토리지 연결용은 물리적인 확장에 한계가 있어서
실제적으로 브레이크아웃케이블 사용시 8개 사용이 제일 문안하고
e가 붙은 모델은 SFF-8644 커넥터로 외부로 빼서 sas용 jbod(내안에 익스펜더 칩있다!)로
데이지체인 연결하면 128개까지 늘리는건 어렵지 않습니다.
카드의 스펙 제원에 따라서 128은 브컴 해당 모델의 성능이슈 없이 내부적으로 제한을 건 개수이고
요즘 나오는 신형 카드는 240개까지 달라붙을 수 있습니다.
- 직결 연결시 : SFF-8643(내부용) 커넥터 1개 → 4개의 PHY → 각각 1개 디스크 = 최대 4개 디스크 연결 가능 (브레이크아웃(분기형) 케이블 사용 시)
일반적으로 1개 커넥터에 4개로 케이블 갈라치기 해서 2개 커넥터로 해서 8개를 SAS/SATA 연결을 해서 많이 사용하는 방식입니다.
- Expander(백플레인) 사용시 : 1개의 PHY 또는 4개의 PHY를 Expander에 연결 → Expander가 다수 디스크로 확장 가능 (일반적으로 24~36개 디스크)
- 8개 PHY 구성(9361-8i 기준) : 전체 8개 PHY (커넥터 2개 × 4PHY) → Expander 조합 시 8 x 16 = 최대 128개 디스크까지 구성 가능
(브컴 카드 모델 스펙기준- 성능반영해서 16개로 조정한듯)
- 최신 컨트롤러: 최신 모델은 내부 CPU/메모리, 펌웨어 스펙 향상으로 240개 디바이스 지원
브컴 레이드 컨트롤러: e포트/ i포트 (두개를 혼용시킨 모델도 있음)
"e" (external): 외장 포트를 의미, 주로 JBOD(외장 디스크 인클로저) 연결용
"i" (internal): 내장 포트를 의미, 서버 내부 스토리지 연결용
SAS Expander 사용 시 성능 이슈가 생길 수 있는 원인
- 대역폭 병목 (Bottleneck)
- Expander 내부 처리 한계
- 다단 연결 (Daisy-Chain)
너무 많이 외장으로 붙이면 성능이슈뿐만아니라 전원장애사태 발생후 올라올때 머리+몸통따로 노는 비상상태가 가끔씩 생기긴합니다.
중간에 SAS expander 가 있어야 합니다..
그만큼 디바이스를 인식할 수 있다 정도로 보시면 됩니다..
실제 그만큼 하드를 연결하실 일이 있나요??
