mini-SAS -> mini-SATA x 4 3.5" 베이를 만들어 보려 합니다.
https://www.molex.com/pdm_docs/sd/757830112_sd.pdf (328)https://www.newegg.com/p/238-009D-000A0 (336)
MSATA SSD 4개를 가지고 SAS -> SATA 케이블과 SATA -> MSATA 변환 소켓을 사용하니 배선도 지져분하고, 공간도 많이 차지해서
SATA -> MSATA 변환 소켓을 대신하고, SAS 신호를 바로 받아서 MSATA로 변환( 배선) 해주는 PCB를 만들려 합니다.

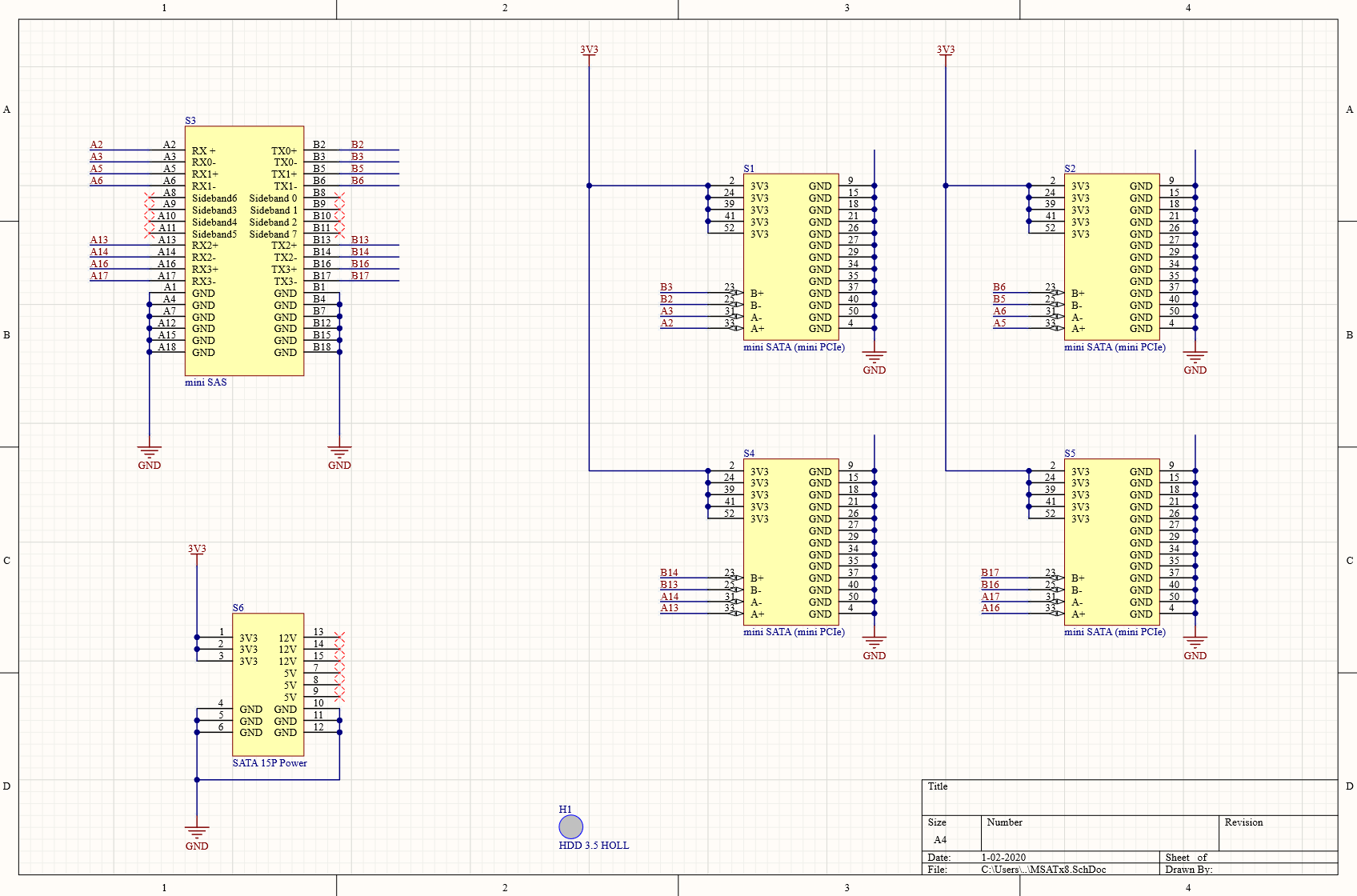

큰형님(구글)께서 알려주신대로 아래처럼 배선을 했습니다.
이렇게 하면 될것 같은데... 약간 불안합니다... 이게되면 3.5인치 보다 좀 작은 너비에 낮은 높이 베이 하나에 mini-SAS 케이블과 SATA 파워 케이블 하나를 연결하면 돼는데... 혹시 필요한분 있으실까요? - 기판비나 좀 절약해볼까 합니다. (실패할 수도 있습니다.)
제가 캐드를 그냥 취미로 큰형님께 배워서 실력은 형편없습니다 ㅎㅎㅎ
MINI SAS 소켓은 링크 올렸습니다.
제가 사용중인 RAID는 Adaptec RAID 5805 입니다.
만드려는 소켓은 링크2에 있는 제품과 같은데.. 파워만 SATA파워 입니다.
그냥 사긴 너무 비싸서 싸게싸게 만들어 써보려 합니다~

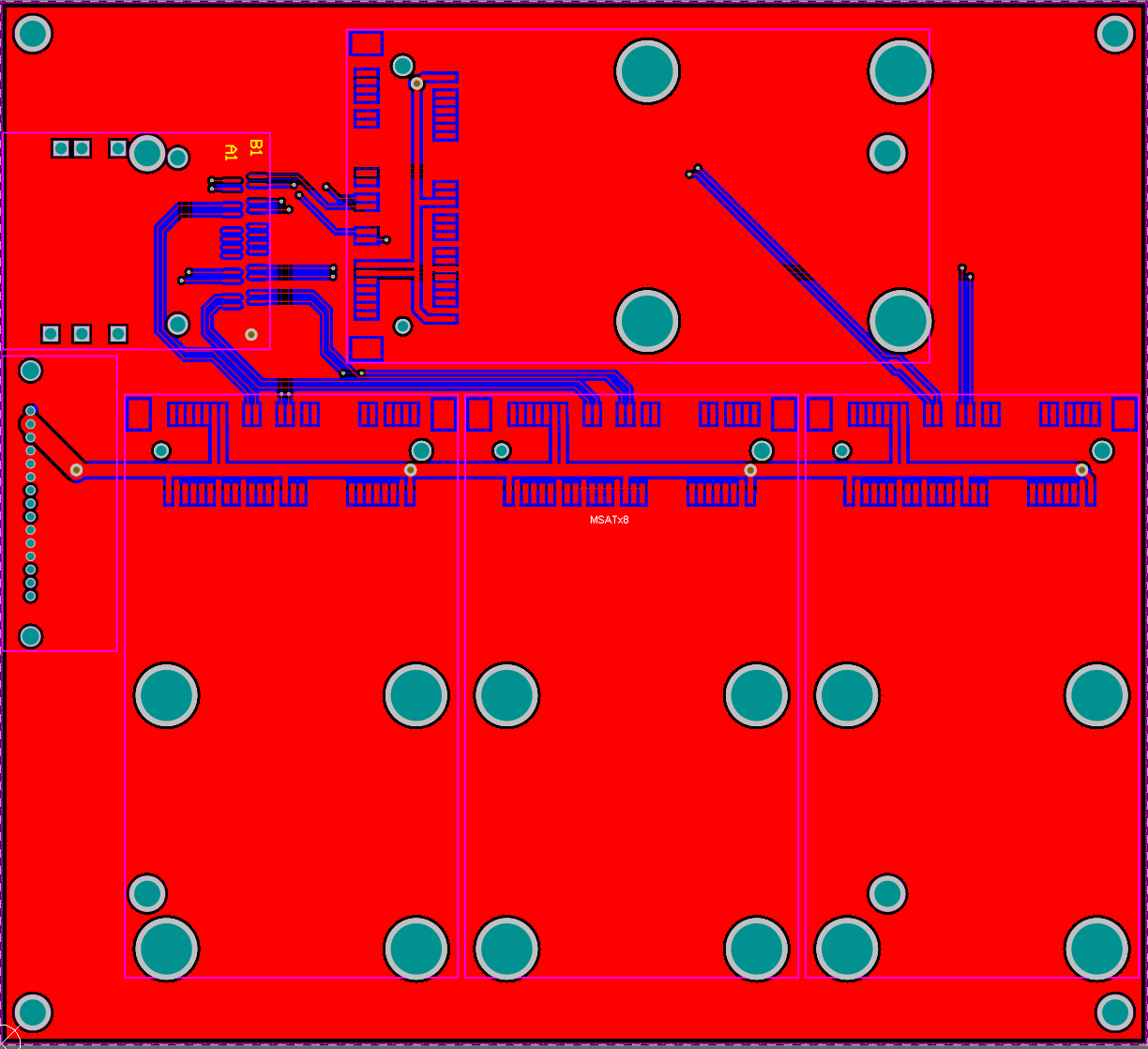

다시 한번 작업 했습니다.
아마 바로 옆핀으로 2개식 짝이라 그렇게 작업 됬을거 같습니다. ㅎㅎㅎ
깜박 잊고 있었습니다.
벌써 주문 들어가서 다음주쯤 소켓들 오면 땜질해서 테스트 해보려 합니다.
각 전압당 최대 3A라고는 하지만 아마 그건 최상의 상태일듯 합니다.
그냥 12v를 레귤레어터로 낮춰쓰면 충분할텐데요..
일반적인 ssd가 0.5~1w 소모한다는 데도 있고 3w 까지 소모한다는 데도 있네요...(약1A) 근데 케이블당 3A면 이쪽 선에 물린 다른 병렬 전원코드 안쓰면 될것 같습니다. 우선 해보고 안돼면 다시 기판 만들어야겠습니다...
http://www.playtool.com/pages/psuconnectors/connectors.html#sata
데이터 찾아보니 충분?할 것 같습니다.
max 14.85 / 3 = 5개 조금 안됩니다. 그리고 이건 피크치라서...
감사합니다.
다음부턴 이부분도 여유있게 만들겠습니다.
